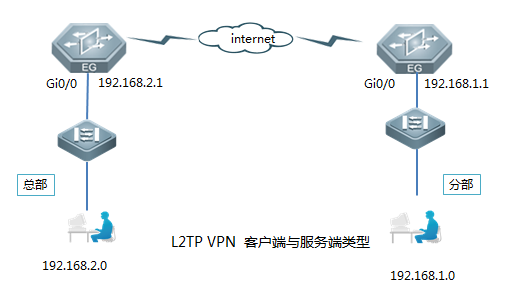

一、组网需求

某公司分部需要访问总部的服务器资料，而且需要频繁的访问，希望由分部路由器做为客户端进行拔号，分部员工访问总部资料时不用去设置拔号，要实现与访问自己内部服务器一样透明。



二、配置要点

1、配置routeA（总部）为l2tp服务器端。

2、配置routeB（分部）为l2tp客户端。

3、配置routeA（总部）网络位置要选择为总部，配置routeB（分部）的网络位置要选择分支。

4、VPN服务器隧道IP与地址池ip必须是同个网段的，VPN隧道ip不能与内网其他地址段冲突。

5、在客户端配置去往服务端网段静态路由。

6、开启“允许总部访问分支内网”的选项，开启后填写分支机构需要下发的ip地址（任意填写地址，只要是虚拟地址范围内的即可）会自动下发去往分支机构的路由，实现两个局域内网之间互访。

7、配置vpn后设备会自动下发aaa配置 （登录设备的时候会提示输入用户名和密码，所以要重新配置telnet的密码）。

三、配置步骤

    1、Route A（总部） 的配置步骤

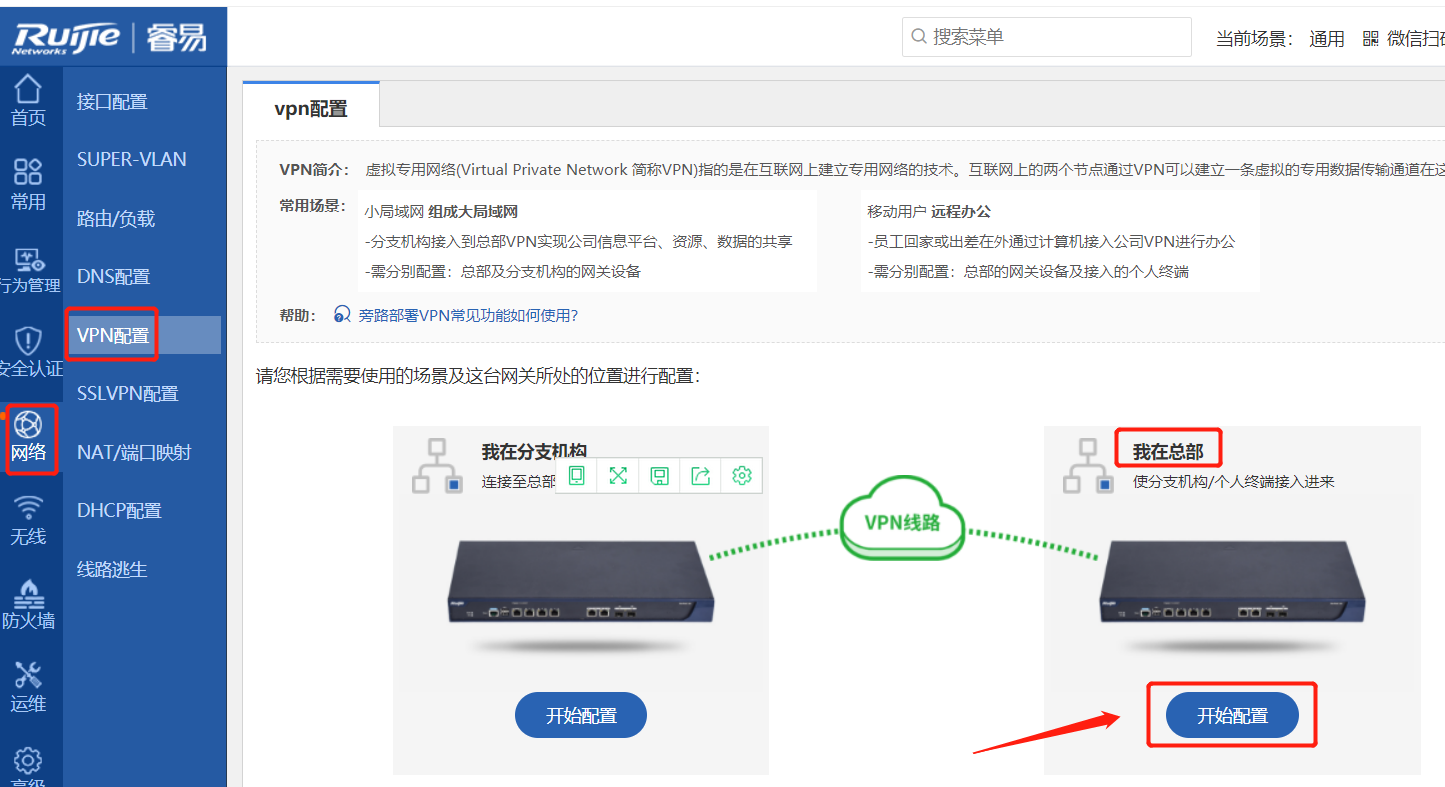

        1）点击【网络】-【VPN配置】，选择“我在总部“，点击”开始配置“；

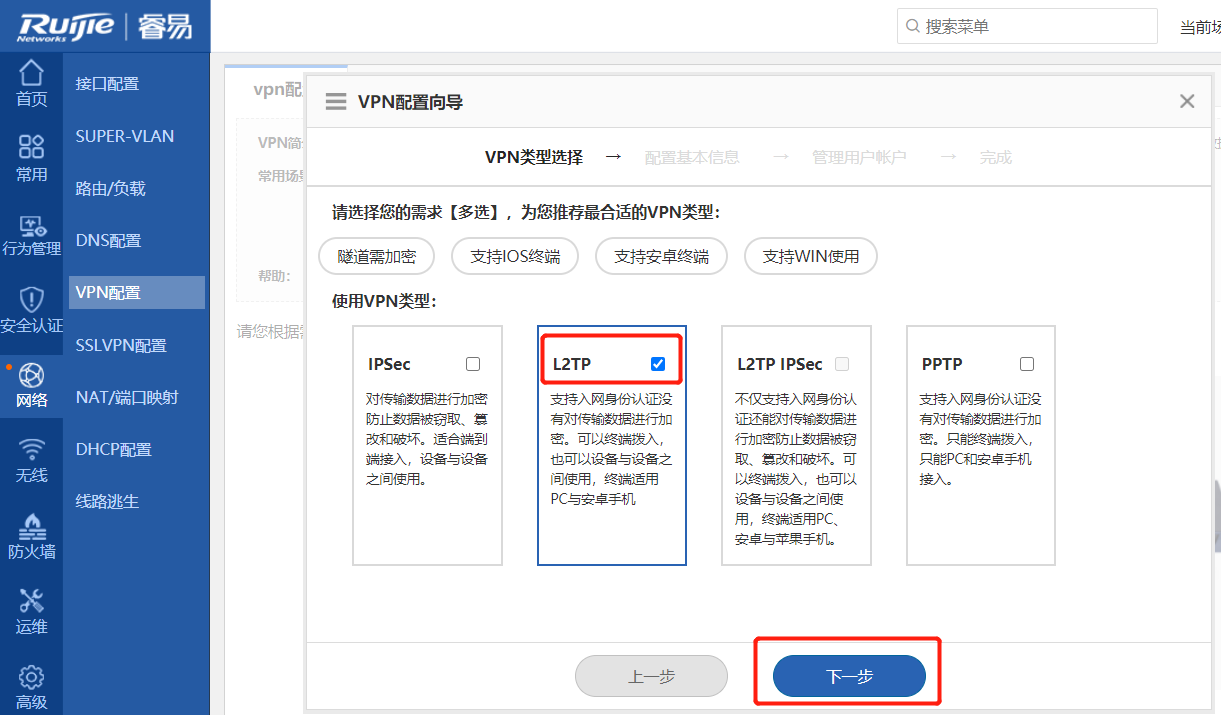

        2）VPN类型，选择”L2TP“，点击下一步；

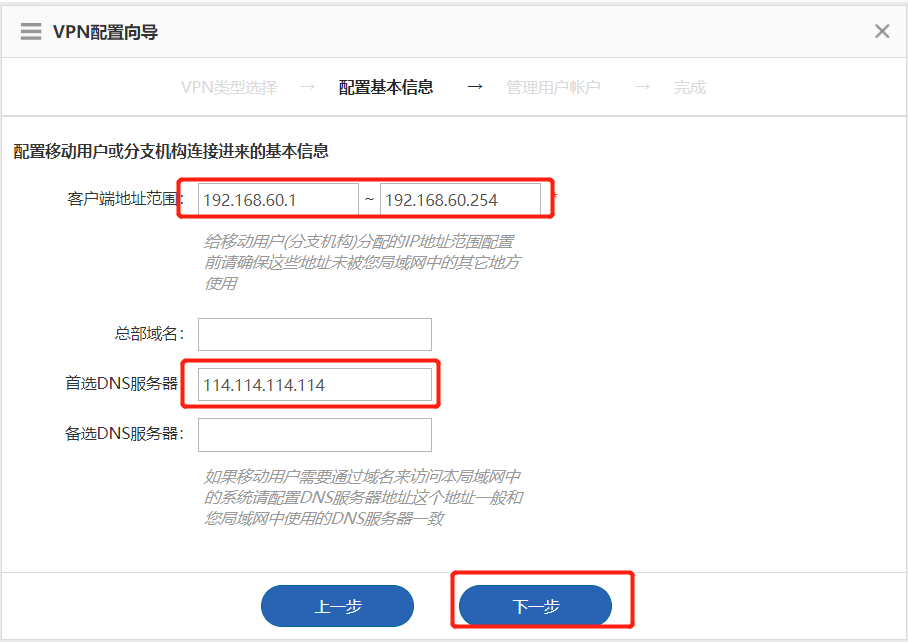

        3）配置VPN服务器客户端地址范围和DNS，点击”下一步“；

      注意：VPN服务器客户端地址范围，需要确保这些地址未被局域网内其他地方使用

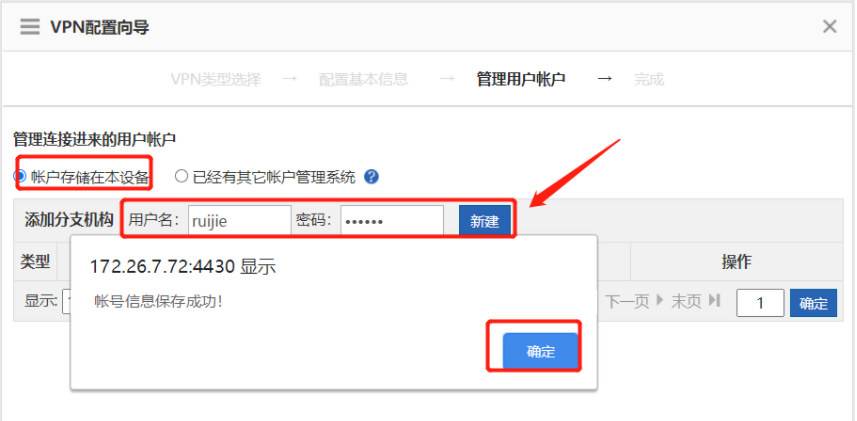

        4）添加vpn拨入的用户名和密码，新建或添加，账号信息保存成功后点击“确定”；

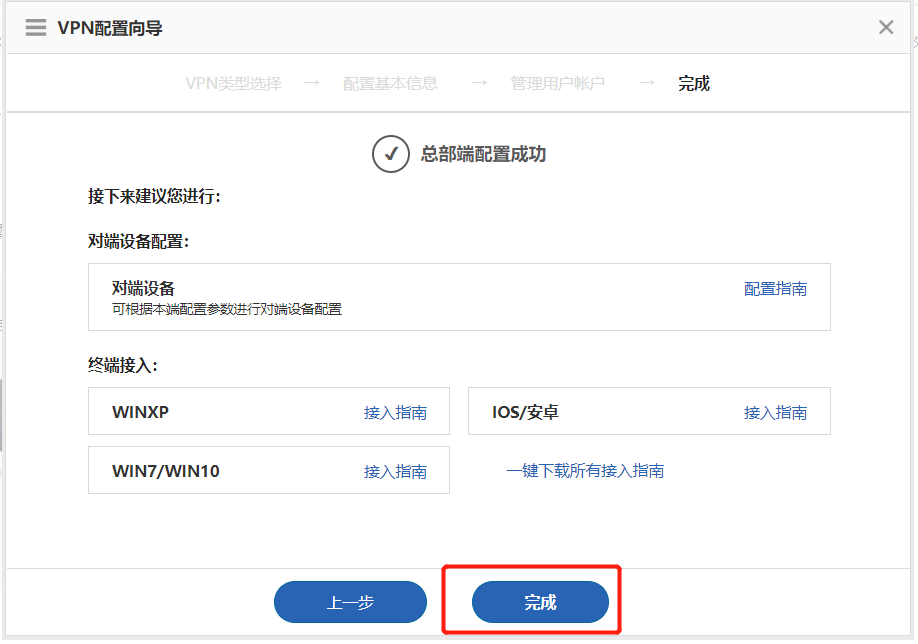

        5）点击下一步，L2TP总部配置完成；



        6）特殊情况：总部想要访问分支的内网网段

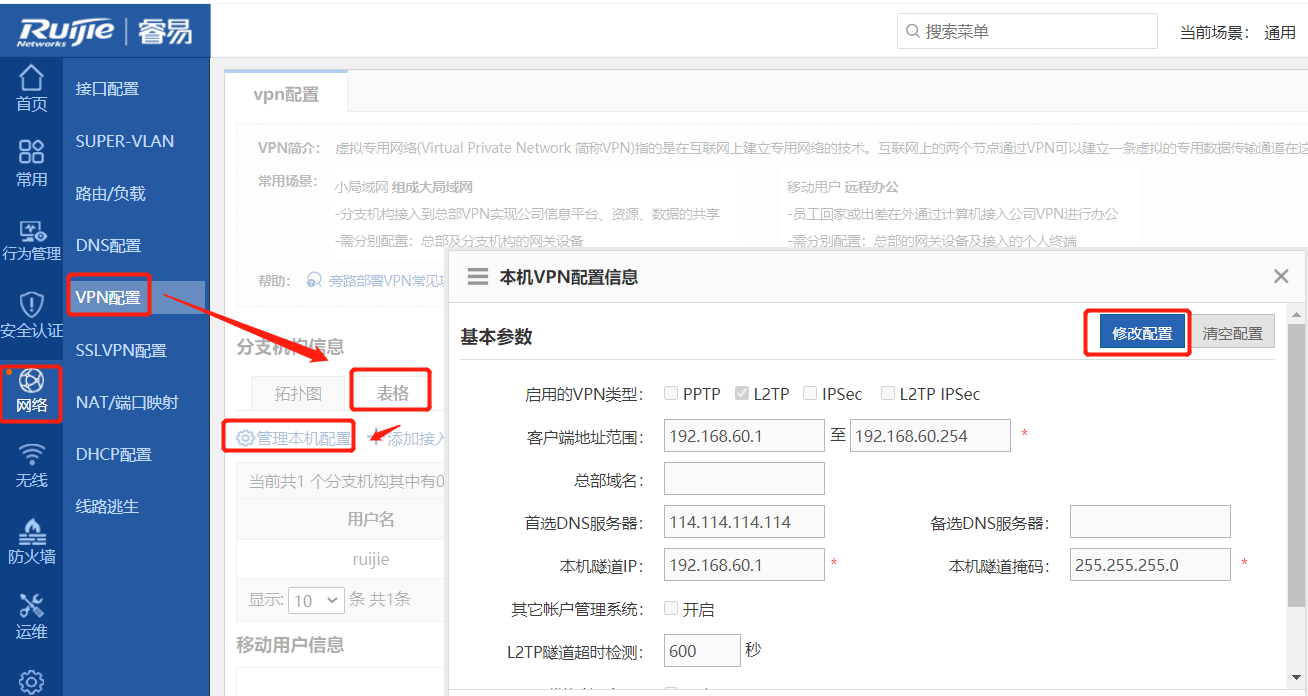

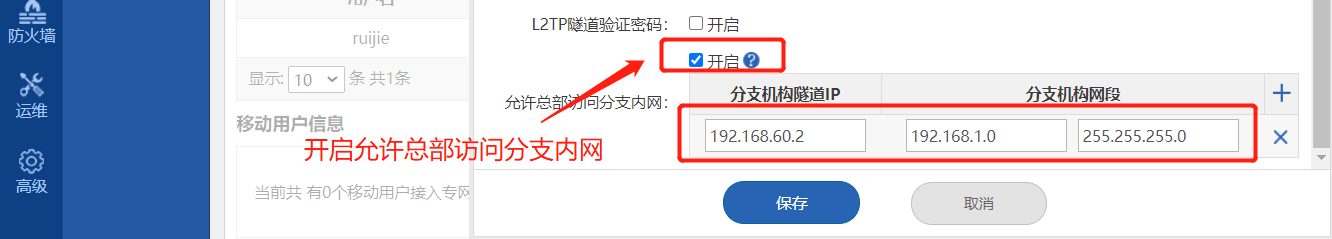

        点击【网络】-【VPN配置】-【表格】-【管理本机配置】-【修改配置】，开启“允许总部访问分支内网”；

        填写分支机构隧道IP（只要是总部客户端地址范围内的即可），该地址与分部配置的本机隧道P一致；填写要访问的分支内网网段；

        NBR总部会自动下发去往分支机构的路由，实现两个局域内网之间互访。





    2、Route B（分支） 的配置步骤

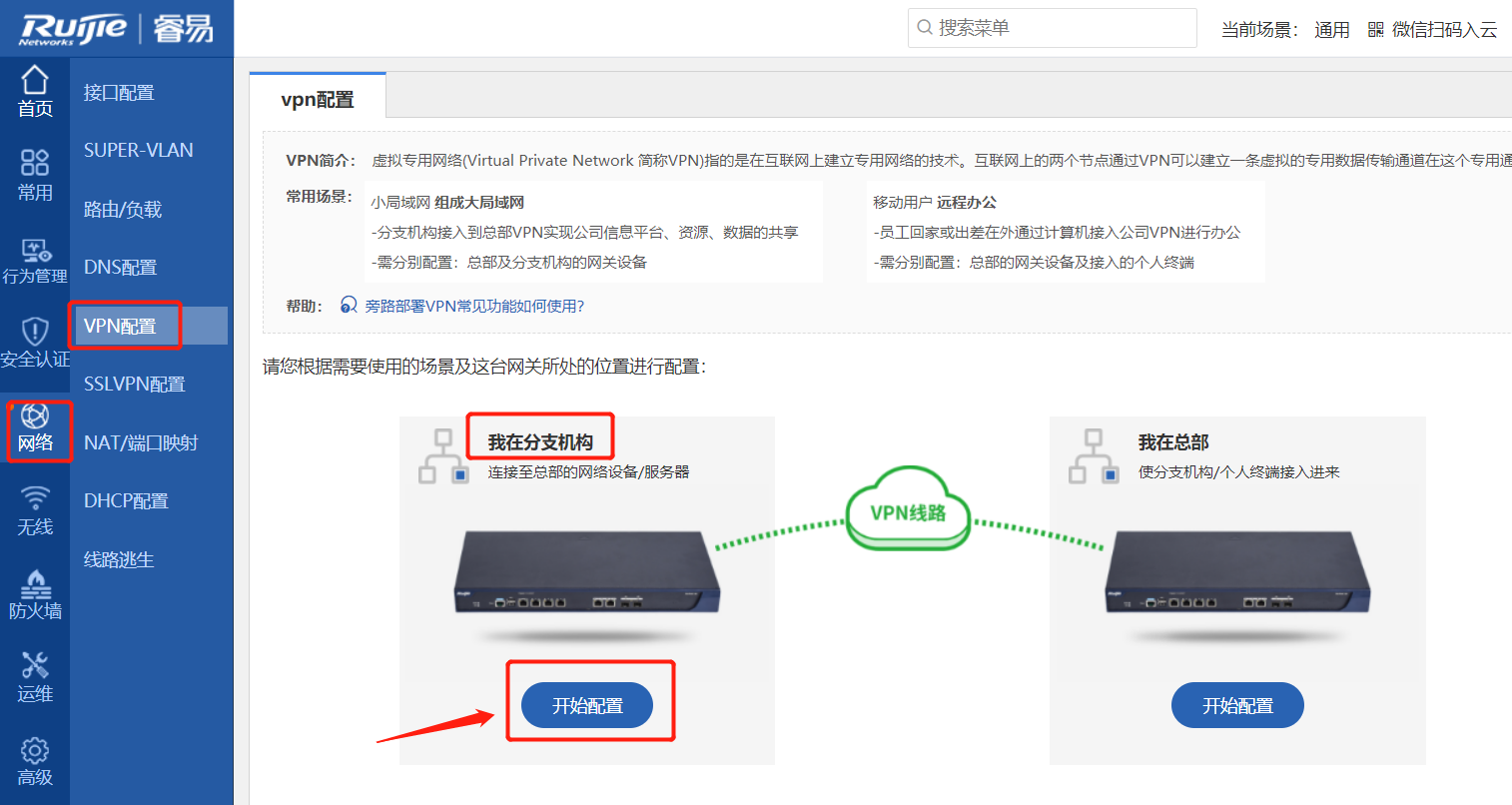

        1）点击【网络】-【VPN配置】，选择"我在分支机构"，点击“开始配置”；

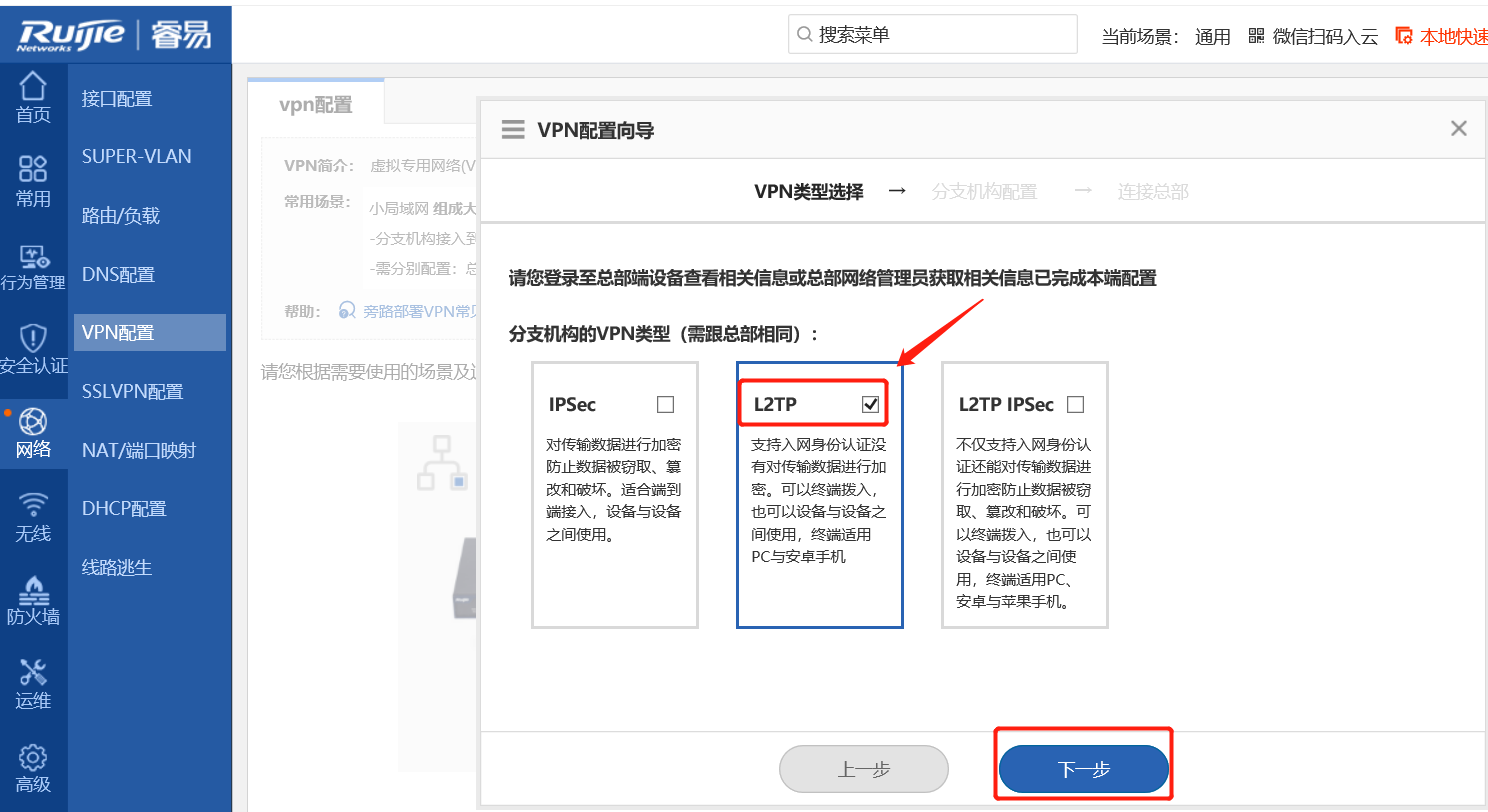

        image.png           2）VPN类型选择，勾选”L2TP“，点击下一步；

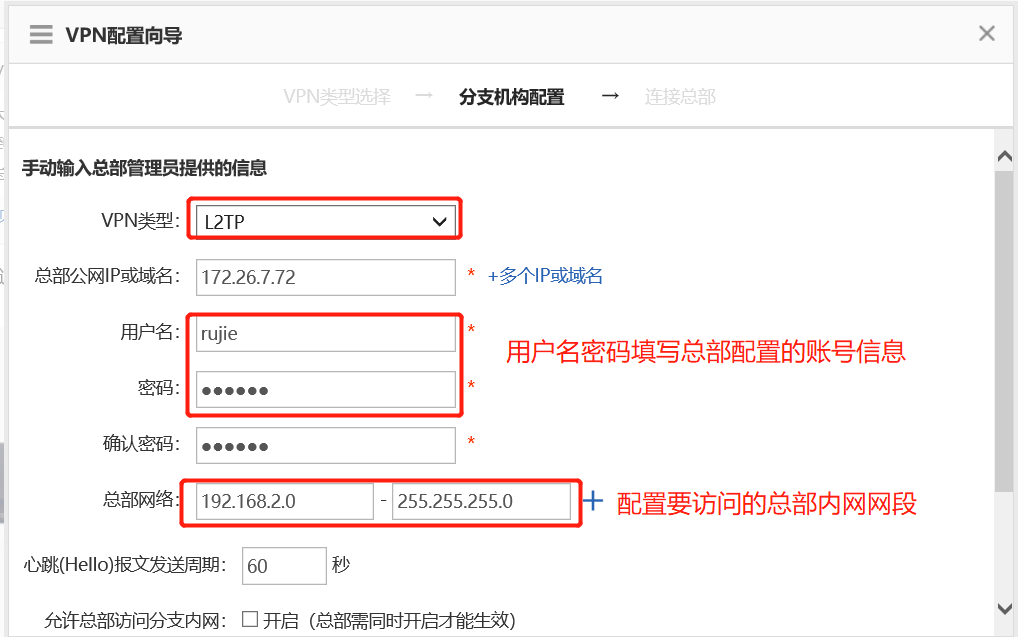

         3）进行分支机构配置

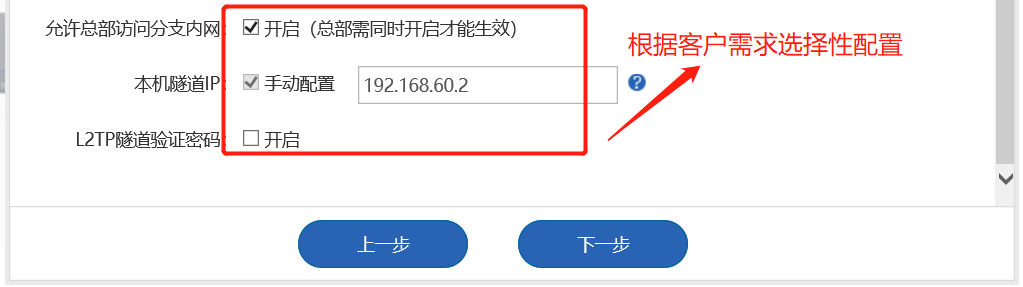

          image.png          注：若是总部开启了“允许总部访问分支内网”，想要实现总部访问分支内网，分部需要添加配置

        勾选“允许总部访问分支内网”，“本机隧道IP”，并填写总部配置的分支机构隧道IP。

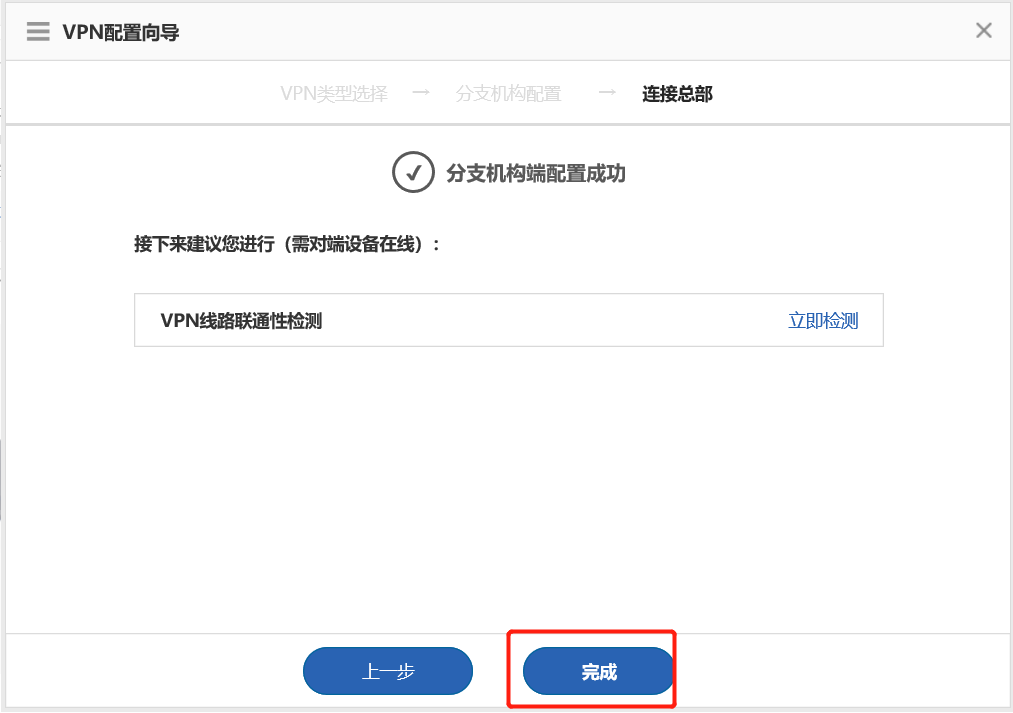

         4）点击下一步配置完成。



四、配置验证

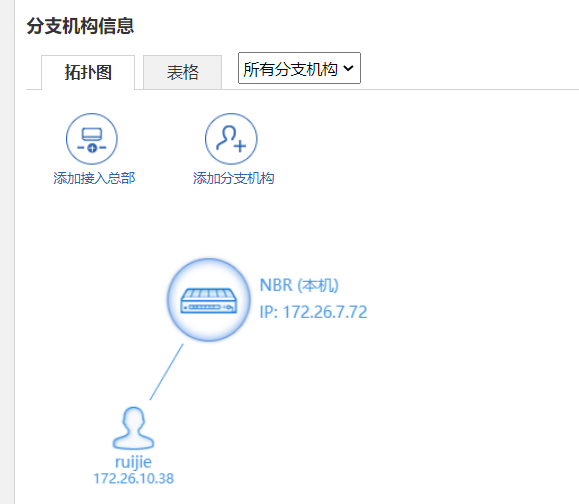

           1） 在总部查看vpn是否成功

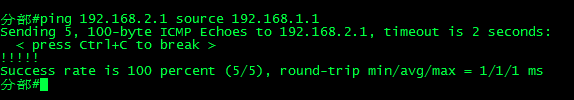

           2）分支ping总部



           3）总部ping分支





五、生成的配置命令

总部：

username test password 123       // 配置拨远程客户端的用户名及密码

ip local pool l2tppool 192.168.10.1 192.168.10.254//为远程客户分配IP的地址池

!

vpdn enable //使能VPDN

vpdn-group l2tp //配置l2tp VPN相关参数的组

! Default PPTP VPDN group

 accept-dialin //指定服务端接收来自客户端的隧道和会话拨入

  protocol l2tp //指定VPDN协议

  virtual-template 2  //指定任何入站PPP会话都将由虚拟接口接入，虚拟接入接口克隆（复制）了虚拟模板接口2的配置

interface Loopback 1

  ip address 192.168.10.1 255.255.255.255

 !

interface Virtual-Template 2

 ppp ipcp dns 8.8.8.8      //配置下发给远程客户端的DNS地址

 ppp authentication pap chap  //配置PPP验证类型为PAP或者CHAP

 ip nat inside

 ip tcp adjust-mss 1368

 ip mtu 1408

 ip unnumbered Loopback 1   //虚模板接口借用lo0地址.

 peer default ip address pool l2tppool //为远程客户分配IP的地址池

//如果客户端指定I隧道IP地址，可以用明细路由指向对端隧道IP，实现服务端内网访问LAC内网



分支：

l2tp-class l2x    //l2tp-class下面主要配置控制消息携带的一些AVP参数，如主机名、隧道验证等

  authentication  //开启L2TP隧道验证（可选）

 hostname Client  //配置本地主机名（可选），若这里不配置，则使用全局的hostname



 pseudowire-class pw //配置伪线参数，选择使用的封装协议是v2还是v3

  encapsulation l2tpv2 //配置封装协议为L2TPv2

  protocol l2tpv2 l2x //配置信令协议为L2TPv2，并关联前面定义的l2tp-class(控制消息的AVP参数)

 !

interface Virtual-ppp 1 //配置虚拟PPP接口，该接口将与LNS的相关PPP接口进行PPP协商，并通过L2TP隧道的封装达到与LNS的PPP接口直联的目的

   ppp chap hostname test

 ppp chap password test

 ppp pap sent-username test password test

  ip nat outside

  ip tcp adjust-mss 1368

  ip mtu 1408

  ip address 192.168.10.2 255.255.255.0

 pseudowire 192.168.33.56 12 encapsulation l2tpv2 pw-class pw

 !

 ip nat pool nat_pool prefix-length 24

  address interface Virtual-ppp 1 match interface Virtual-ppp 1

 !

ip route 192.168.2.0 255.255.255.0 Virtual-ppp 1
