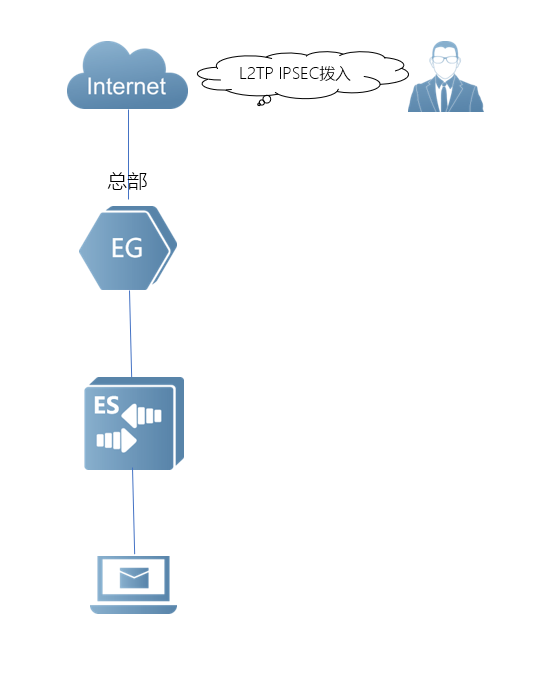

一、组网需求

            某公司员工出差时需要访问公司内部的某一服务器下载资料，要求客户端使用l2tp over ipsec  VPN访问公司的服务器。


二、配置要

       1）苹果手机不支持L2TP的拨入，只支持L2TP IPSEC拨入

       2）PC拨入的时候，要更改PC的高级设置，改成使用预共享密钥协商

       3）服务端的出口IP必须是公网IP



三、配置步骤

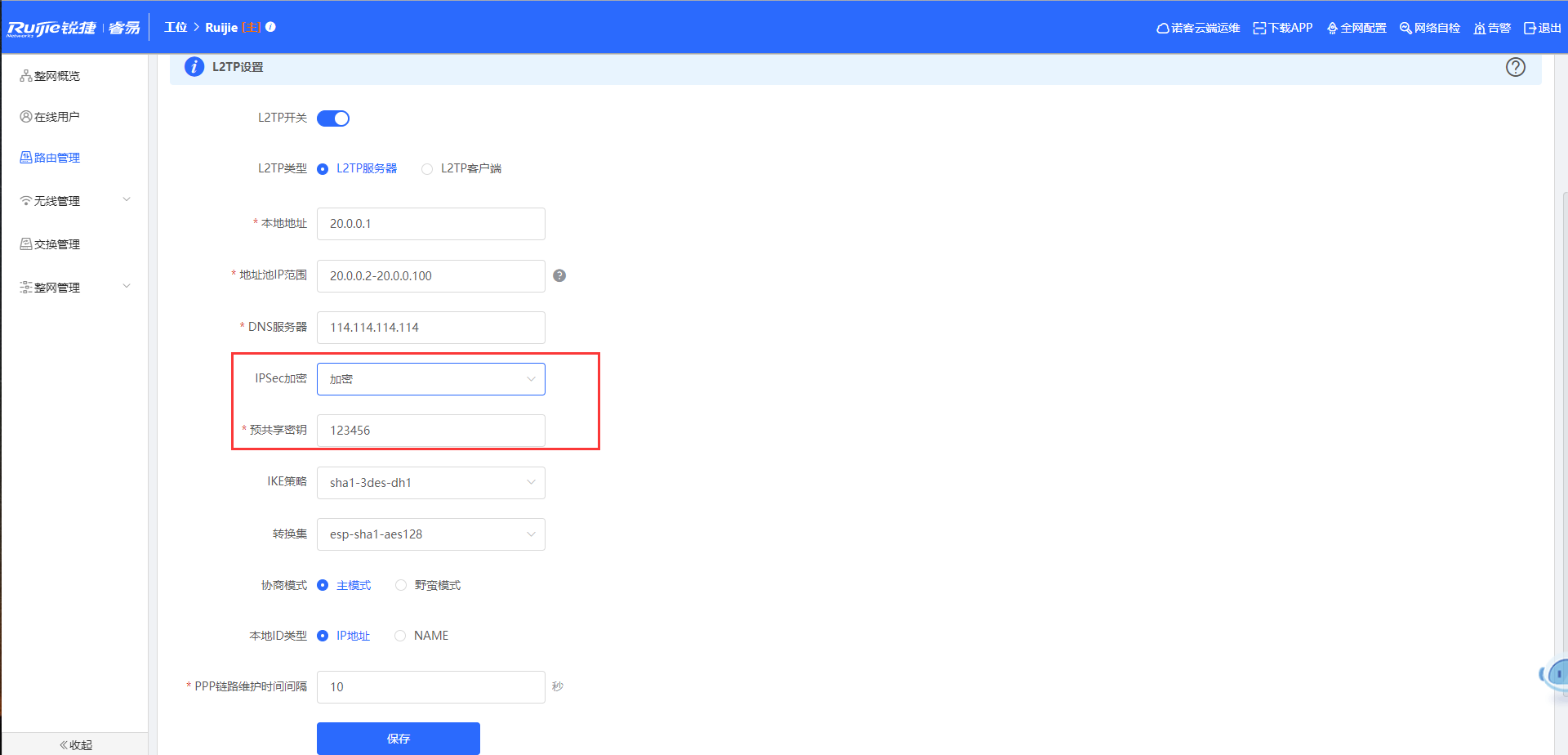

        1、登陆路由器的WEB页面，选择【路由管理】-【VPN管理】-【L2TP】，点击开启进行配置，选择L2TP服务端


       说明： 1）本地地址和地址池IP范围不能与设备本身的内网地址冲突

                       本地地址：VPN隧道的本地虚拟IP，PC拨入之后可以通过该地址访问服务器

                       地址池IP范围：L2TP服务器分配给PC的IP地址池

                  2）PPP链路维护时间间隔默认即可，这里指的是L2TP连通之后，发送PPP链路维护检测报文的时间间隔

                3）IPSEC加密选择加密，并且输入对应需要的预共享密钥

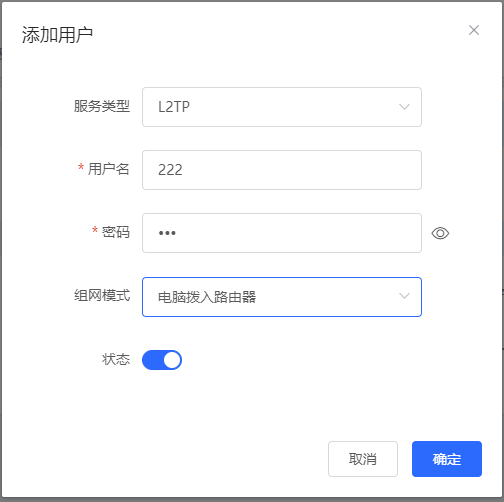

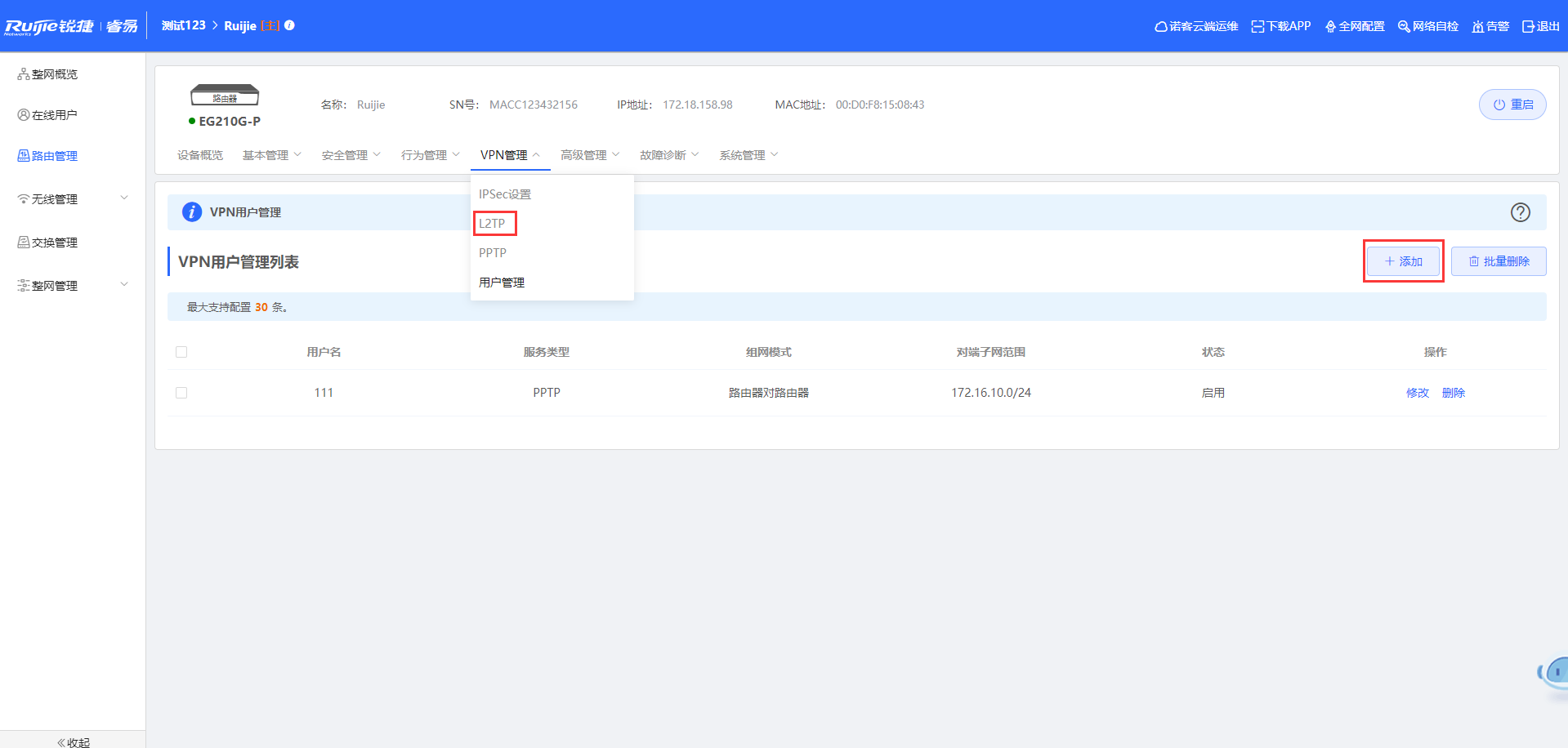

        2、第一步操作保存之后，点击到【用户管理】进行用户添加，便于PC端拨入



        说明：服务类型：L2TP

                  组网模式选择电脑拨入路由器

        3、上述配置完成即可使用PC端进行拨入

四、配置测试

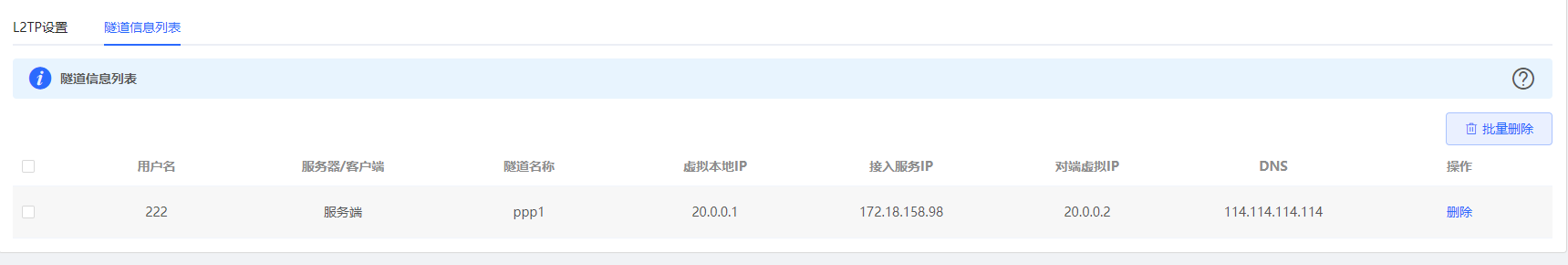

       1、查看【VPN管理】-【L2TP】-【隧道列表管理】进行查看是否有PC拨入


    注意：若可以ping通但无法访问，请注意被访问的PC上是否有开防火墙，若有打开防火墙，将其关闭再测试。



五、客户端（pc）设置

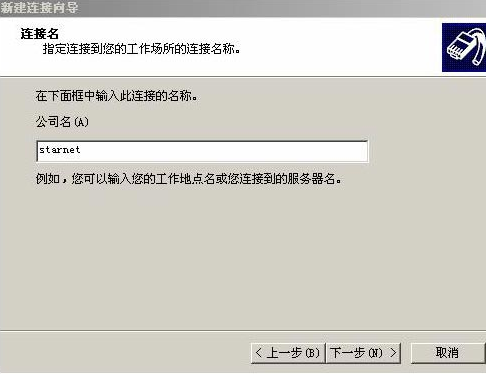

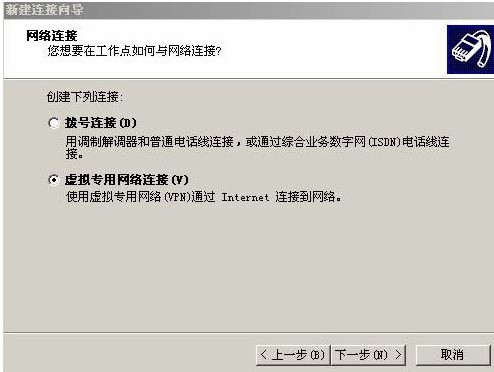

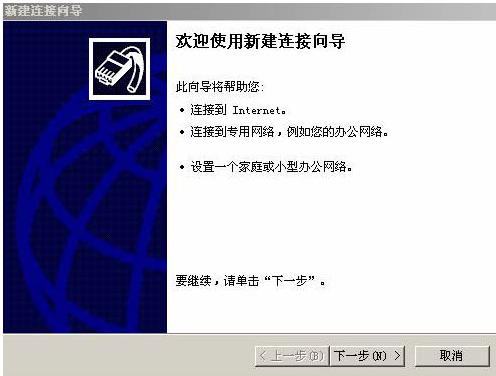

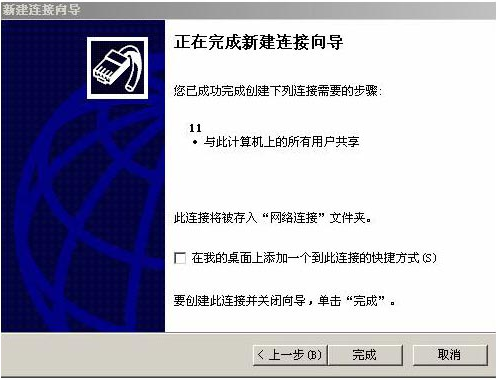

       WIN XP系统的配置

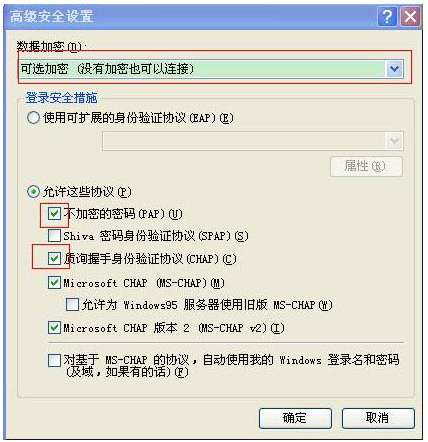

安全设置

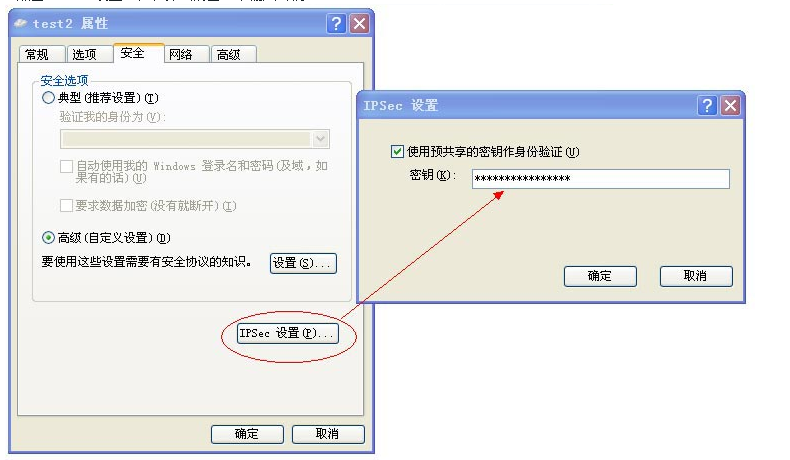

1.点击 “属性”》“安全”



2.点击“IPSec设置”，在弹出的窗口中输入密钥。

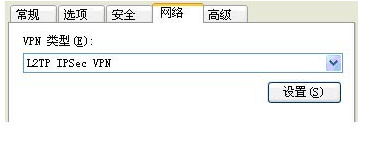

3.VPN类型选择“L2TP IPSec VPN”



4.点击"确定"即可

二．拨入VPN

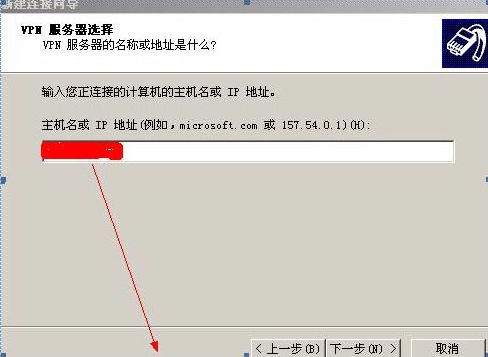

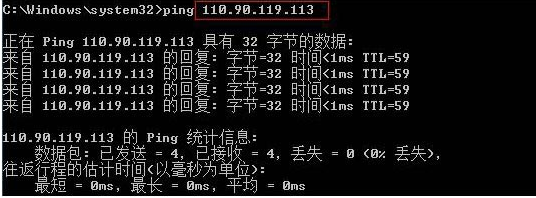

1.首先确认地址是否能ping通。

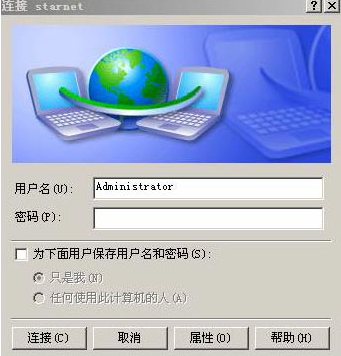

2.输入用户名，密码 认证通过即可。



            win7客户端配置

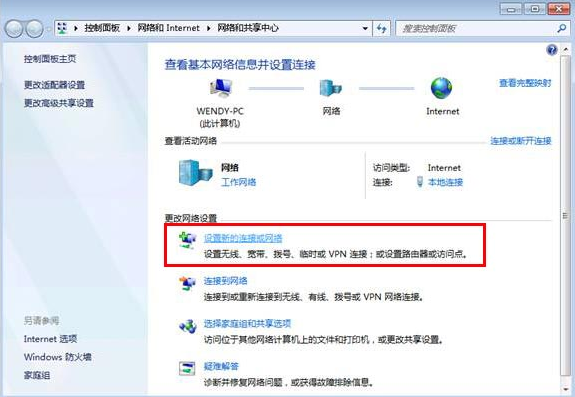

            1、右键桌面"网络"》"属性"

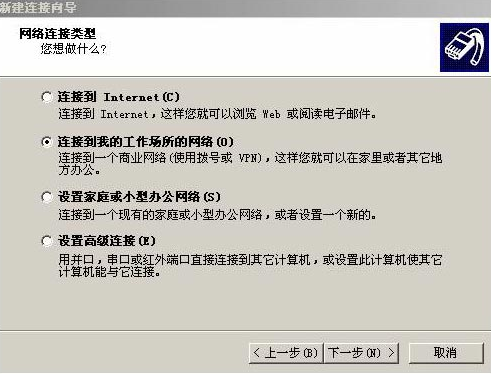

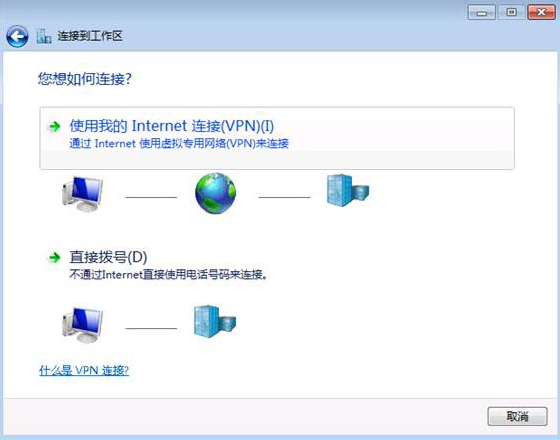

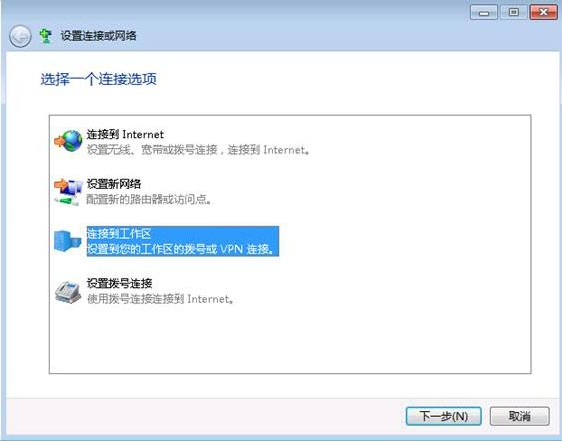

            2、连接到工作区



            3、使用我的Internet 连接(VPN)

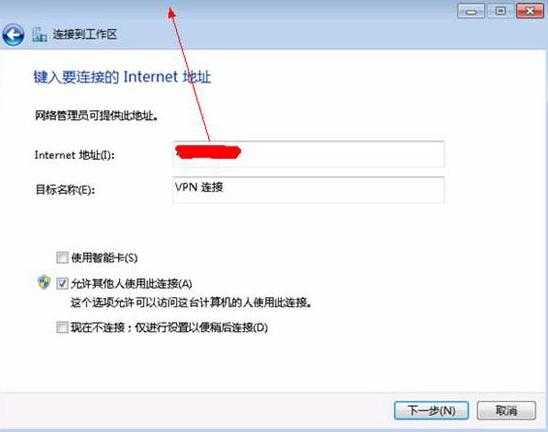

            4、可以根据实际的链路选择VPN地址：

            192.168.33.56

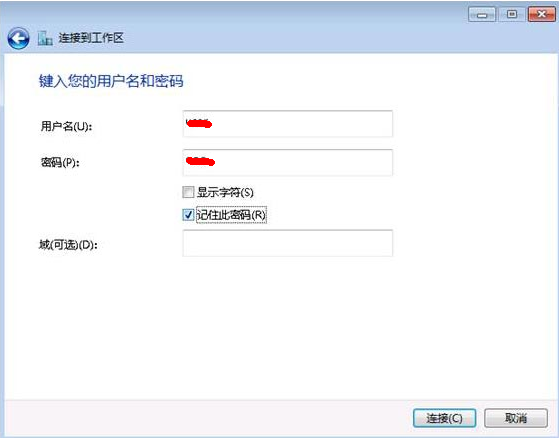

            5、输入用户名和密码：

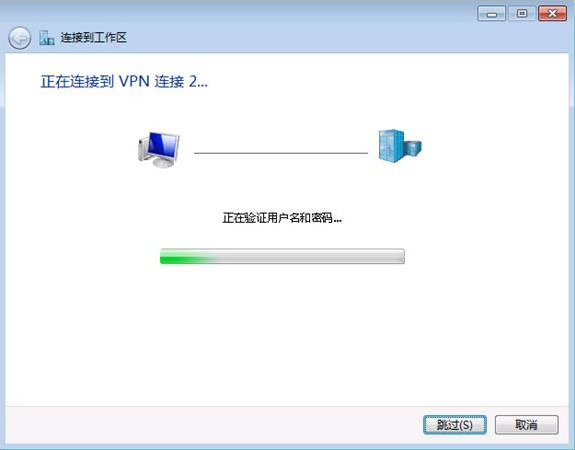

            6、验证用户名和密码（可直接跳过）：



            安全设置

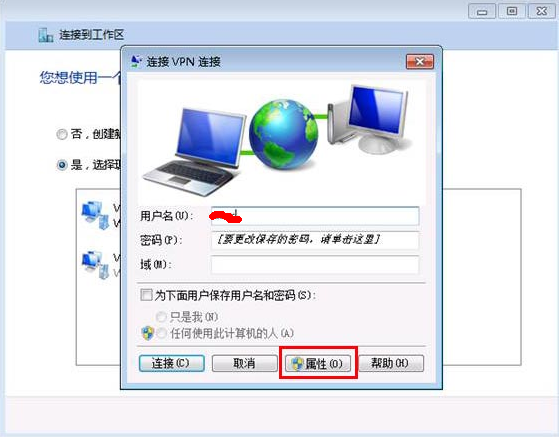

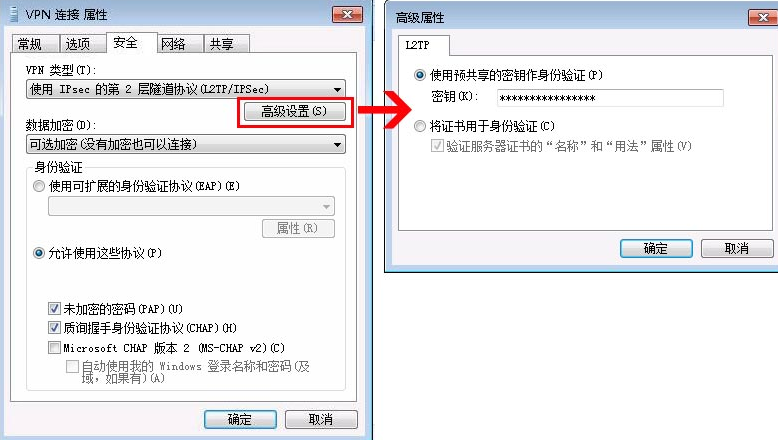

            1、点击"属性"》"安全"



            2、设置VPN连接属性

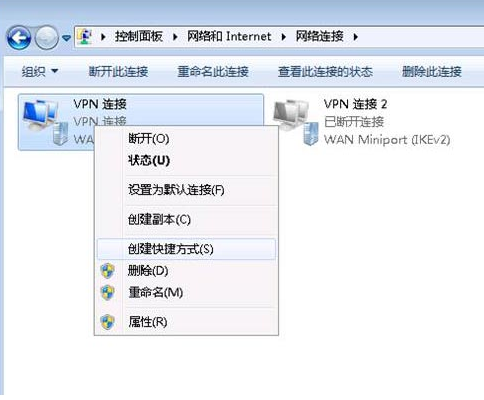

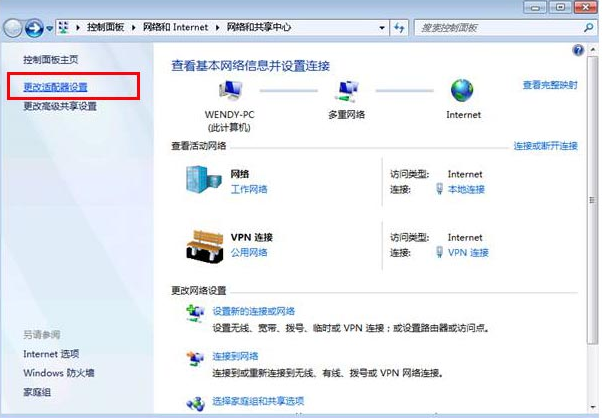

            3、创建桌面VPN快捷方式,选择“更改适配器设置”



            4、创建桌面VPN快捷方式,选择“更改适配器设置”



注意：WIN7客户端有时候会自动禁用系统IKE与IPSec服务，若在使用过程中，该服务被其他程序意外重新禁用，也可以参照如下操作手动启用windows系统IKE和IPSEC服务

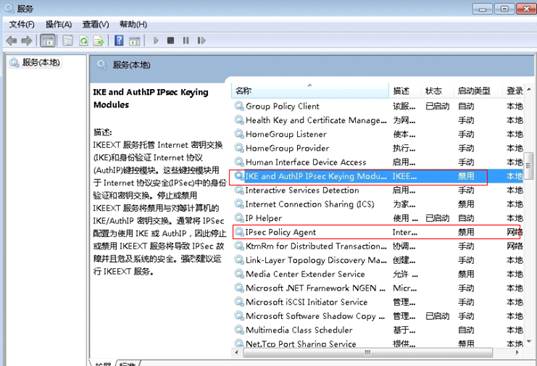

            A.右键点击【我的电脑】，选择【服务】



            B.分别将禁用的IKE和IPSEC两项服务手动启用
